Connettore 510 Autoregolabile in Acciaio - 14mm

Il prodotto al momento non è disponibile. Inserisci il tuo indirizzo email e riceverai una notifica quando il prodotto tornerà disponibile.

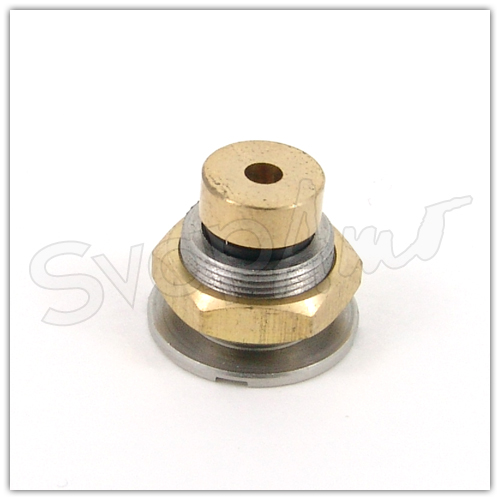

Connettore 510 Autoregolabile in Acciaio - 14mm

Connettore 510 in Acciaio - Pin autoregolabile.

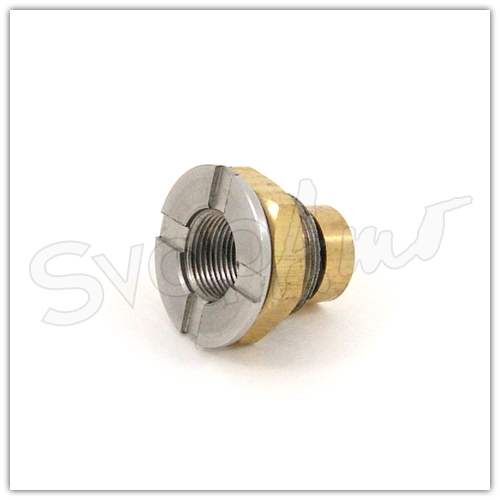

Connettore 510 in acciaio, con base di appoggio di 14mm ed 1mm di spessore. Pin autoregolabile a molla. Il piano di appoggio è dotato di solchi di aereazione per sistemi con presa d'aria dal basso . Ideale per realizzazione di battery box.

Il pin viene saldato direttamente al cavo, la molla funge solo quindi da regolazione dell'altezza dello stesso e non supporta alcun carico elettrico. Il negativo si collega direttamente alla parte filettata e viene bloccato dal dado in ottone che funge anche da blocco del connettore sul pannello.

Installazione:

  • rimuovere il cap (tappo) in ottone, molla e pin
  • saldare il cavo sul pin, inserendo il filo direttamente nel foro cieco posto sotto il pin
  • inserie pin e cavo nella sede in ABS
  • inserire la molla e il cap in ottone facendoli scorrere lungo il cavo e serrare
  • posizionare il connettore nel foro realizzato
  • avvolgere ad occhiello il cavo del negativo intorno al corpo filettato
  • serrare il corpo con il dado in ottone facendo attenzione a bloccare bene il filo negativo
  • consigliamo di isolare il tappo (cap) in ottone con guaina termoretraibile o nastro isolante per evitare corti accidentali fra questo e il corpo in acciaio del connettore

DIMENSIONI:

Diametro base appoggio atom 14mm
Altezza base appoggio 1mm
Ingombro totale altezza 12mm
Foro installazione 10mm
Spessore max pannello 4-4,5mm

MATERIALI:

Corpo base Acciaio Inox
Pin positivo Ottone
Boccola isolante ABS
Dado bloccaggio Ottone
Cap tenuta Ottone









Scrivi una recensione

Accedere o registrarsi per recensire
  • Visualizzazioni: 5842
  • Codice Prodotto: C510SS14
  • Disponibilità: Non Disponibile
  • 6,94€

Tag: connettore 510, acciaio, autoregolabile, 14mm
